VA-12分析機械設備故障原因

發布日期：2019-06-04 瀏覽次數：5467

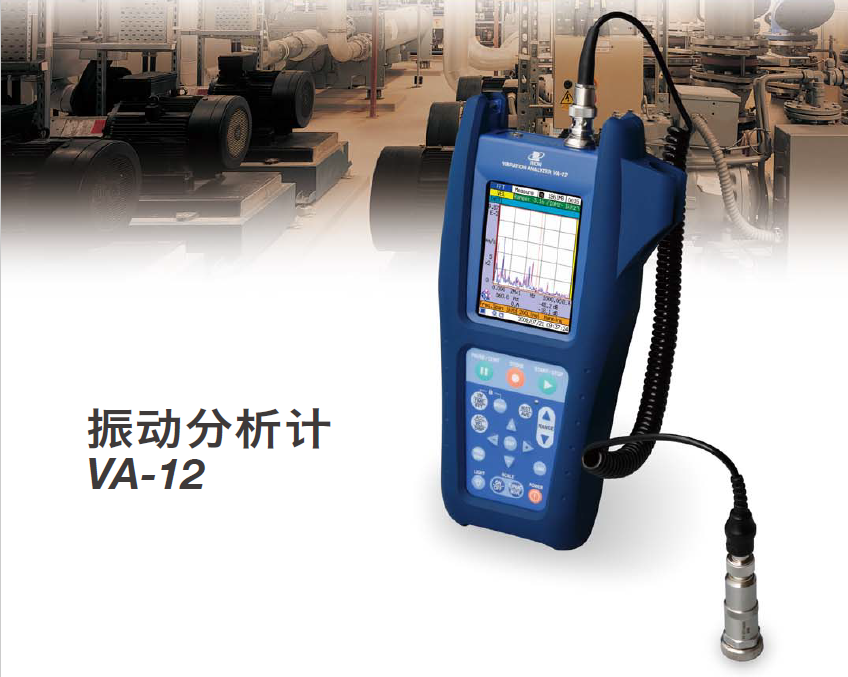

日本理音VA-12振動分析儀機械設備的故障原因及故障部位

VA-12振動分析儀作用是什么？

VA-12作用：主要是分析和測量物體振動大小的,可以檢測機械設備如：電機，風機，水泵，壓縮機等振動情況，可以分析設備故障原因及排除故障部位，也可以作為小型數據采集儀，通過直流DC輸出端口，專業分析軟件，分析最原始的振動數據。

VA-12振動分析儀的結構組成：

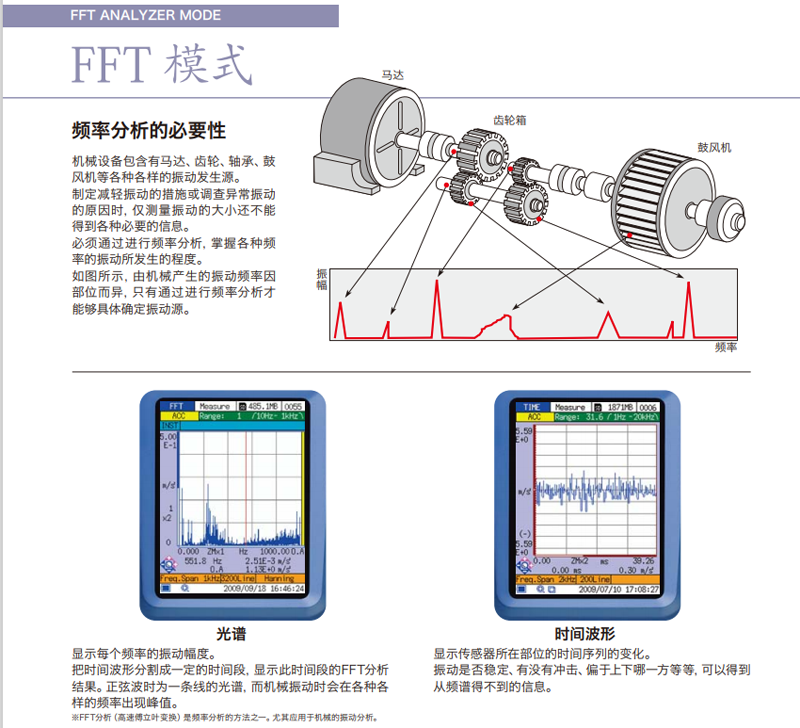

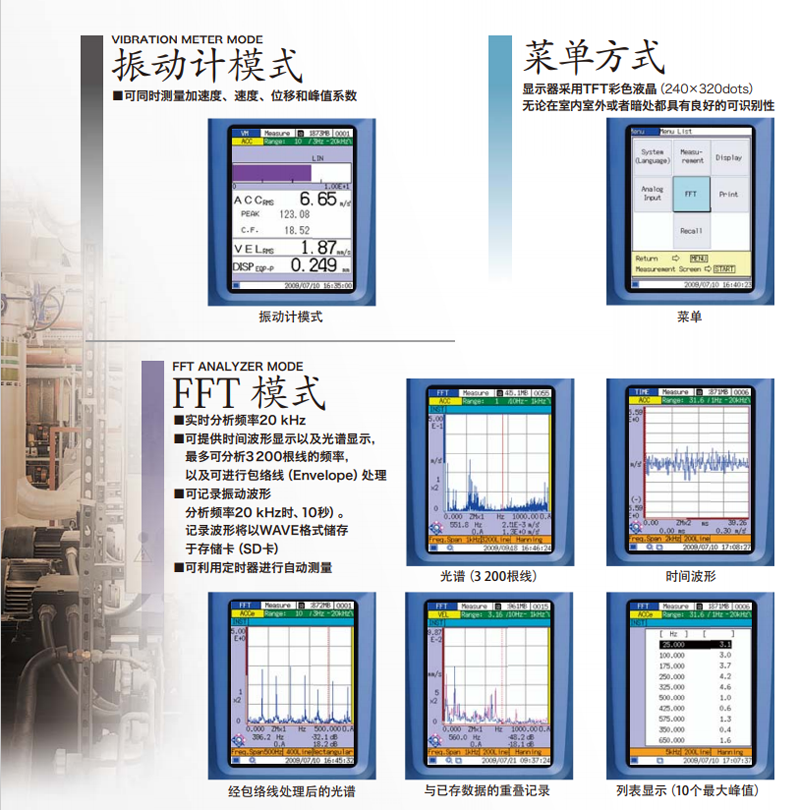

1、主機采用240*320液晶彩色屏幕，19200條譜線數，頻率1HZ-20KHZ頻率寬測量廣,可測量振動的加速度值，位移值，速度值，內置抗混濾波。可自動保存和手動保存。可做FFT分析及TIME分析，及加速度包絡分析，OA振動總值監控等

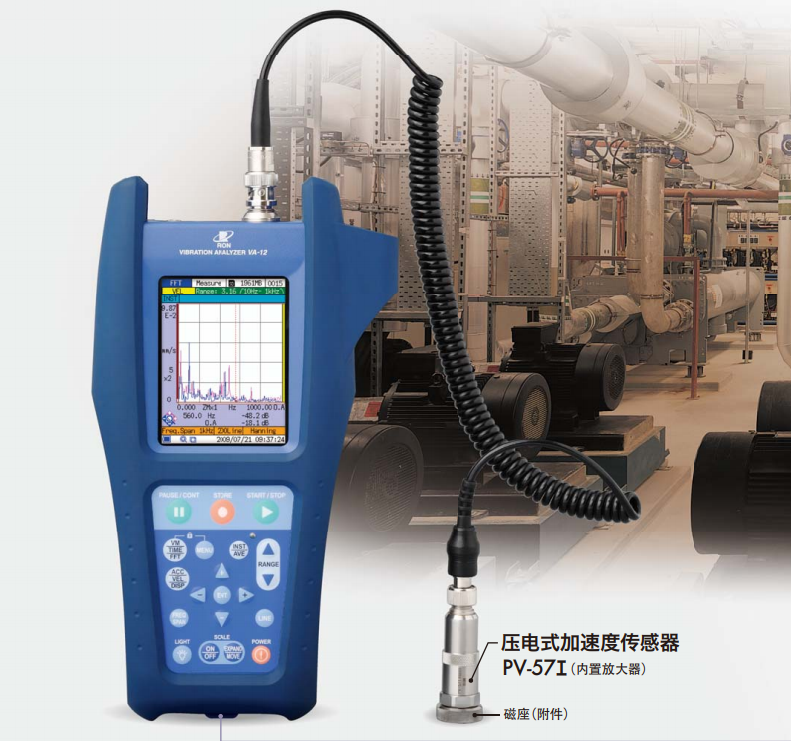

2、采用分離式PV-57K壓電加速度傳感器，內置放大器.

3、直流供電：8節堿性5號電池供電，交流供電：用NC-98C電源適配器供電。

4、測量振動數據可參考ISO10816振動標準。

VA-12

VA-12振動分析儀傳感器探頭原理：

1、日本RIONVA-12傳感器原理：是利用石英晶體和人工極化陶瓷(PZT)的壓電效應設計而成。當石英晶體或人工極化陶瓷受到機械應力作用時，其表面就產生電荷，所形成的電荷密度的大小和所施加的機械應力的大小成嚴格的線性關系。同時，所受的機械應力在敏感質量一定的情況下和加速度值成正比。

2、產生的電荷經過電荷放大器及其它運算處理轉為數字信號，輸出我們所需要的加速度數據

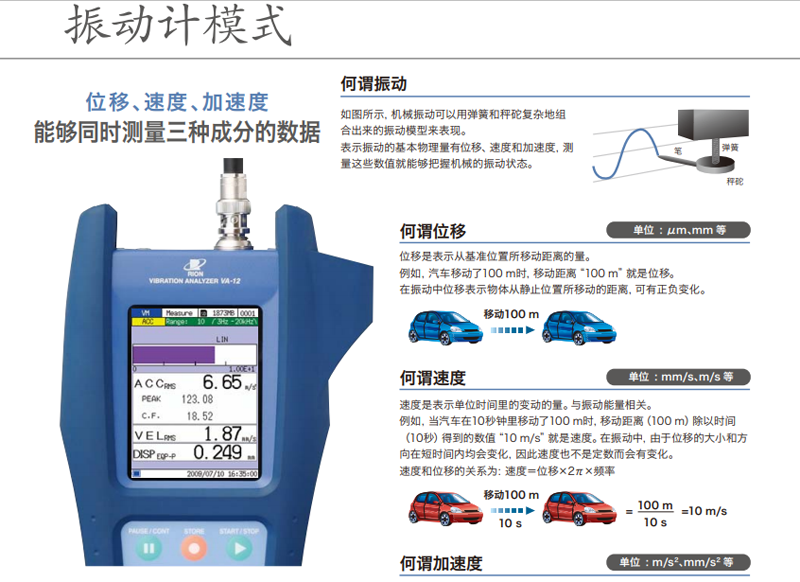

3、壓電加速度計電荷靈敏度，單位為pc/ms2或pC/g(1g=9.8ms2)。它通過在壓電式加速度傳感器上加一個積分電路，積分一次，可以得到振動的速度值,積分二次得到位移值

日本理音VA-12 振動分析儀測試標準：

根據國標測試標準和儀器標準而設計,一般采集ISO10816標準。

日本理音VA-12振動分析儀?應用

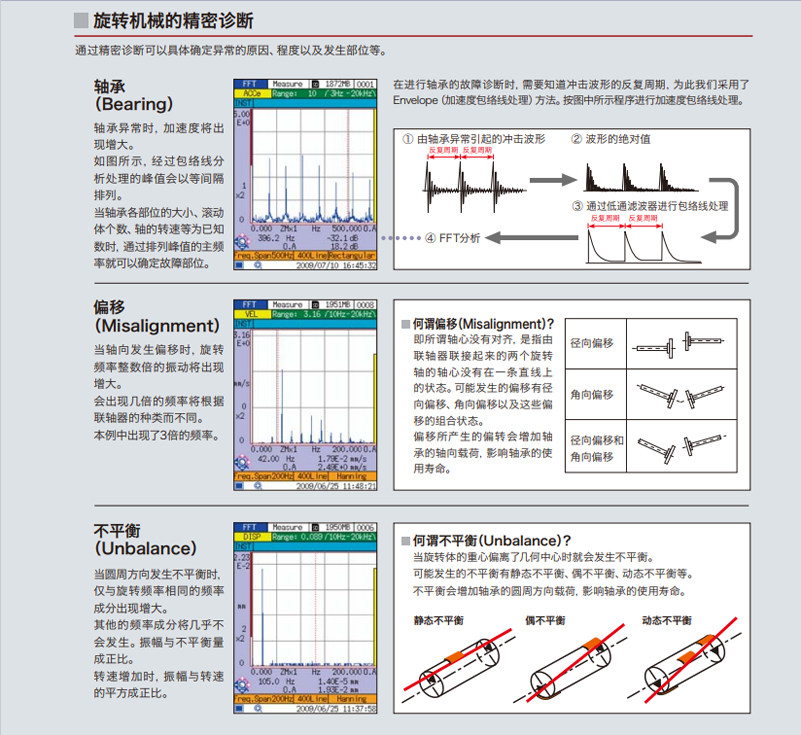

應用在傳動馬達、電機、變速器、軸承齒輪箱,等一些機械設備作為設備大修后的驗收手段VA-12振動分析儀是非常必要的。利用VA-12還可以發現機械設備安裝問題(包括對中不好、螺栓松動)，不對中，不平衡，以及機泵氣穴現象等。總之，日本RIONVA-12 和其它檢測儀器配合使用，有利對設備的運行狀態進行分析。能準確地判斷設備的運行情況。
