風機動平衡儀概念和必要性：

風機動平衡儀概念：是一種可以現場校準風機動平衡的儀器，具有靈活性，方便性，哪里需要，我們就在哪里校準。它的振動傳感器，轉速傳感器都是采集磁吸式振動傳感器

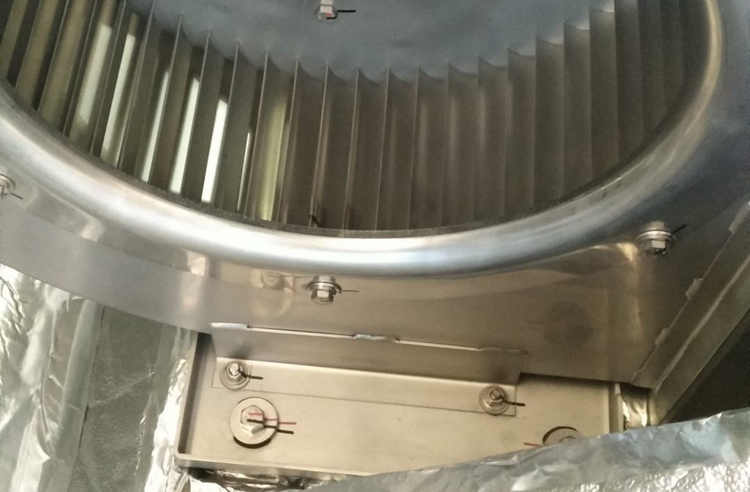

圖片說明：上圖是利用風機動平衡儀SB-8002校準的

常用機械設備包含著大量的旋轉運動部件，例如各類風機，引風機，送風機，軸流風機等，它們的葉輪統稱為回轉體。在理想的情況下回轉體旋轉時與不旋轉時，對軸承產生的壓力是一樣的，這樣的回轉體是動平衡的回轉體。但由于材質不均勻或毛坯缺陷或者設計時有非對稱的幾何形狀等多種因素加工及裝配中產生的誤差，使得回轉體在旋轉時，每個質點產生的離心力不能相互抵消，離心力通過軸承作用到機械及其基礎上，引起振動，加速軸承磨損，縮短了風機壽命，嚴重時能造成破壞性事故。為此，必須對風機的回轉體進行動平衡儀校準，使其達到允許的動平衡儀精度。

為了克服上述工藝平衡法的缺點，人們提出了風機動平衡儀法。

將組裝完畢的風機裝配在設備上開機讓其處于運轉狀態，利用轉速傳感器測量轉子的實際工作轉速，再通過振動傳感器測得轉子關健部位（一般是軸承座）的振動信息，再利用影響系數法計算得出轉子在各個角度上的不平衡質量，和角度，最后通過（去重量或加重量來消除不平衡量，從而達到平衡的目的叫什么風機整體動平衡法

風機動平衡儀校準的前提條件：

1)首先校準靜平衡：在風機葉輪靜止時進行平衡校正，校正后的剩余不平衡量在規定范圍內。

2)?其次校準動平衡：讓風機旋轉起來利用風機動平衡儀根據實際轉速做動平衡校準，稱之為整體動平衡校準

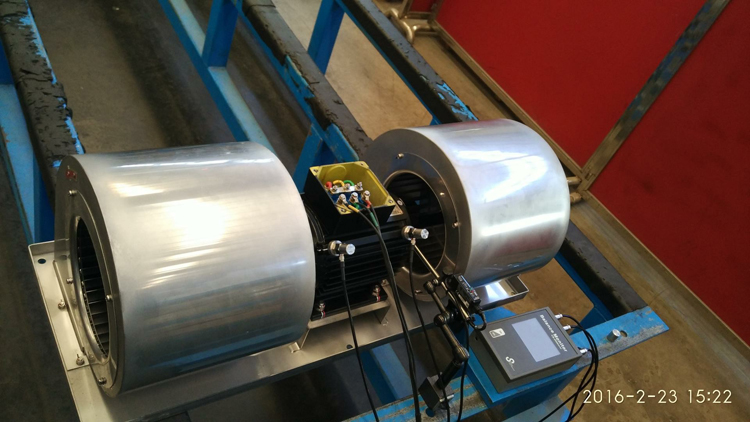

圖片說明:上圖是列車上空調專用風機，精度要求之后，利用風機專用動平衡儀SB-8002，最后校準到0.015mm/s

風機動平衡儀目的是什么？風機動平衡儀技術解決了什么問題？

造成轉子不平衡的因素很多，例如:轉子材質的不均勻，聯軸器的不平衡、鍵槽不對稱，轉子加工誤差，轉子在運動過程中產生的腐蝕、磨損及熱變形等。這些因素造成的不平衡量一般都是隨機的，無法進行計算，我們需要通過重力試驗(靜平衡法)和旋轉試驗(動平衡儀)來測定和校正，使它降低到允許的振動范圍內。

解決問題

(1)?解決了校準轉速和工作轉速不一致的問題，風機的葉輪如果在動平衡機上校準，轉速低，而且有裝配誤差，耽誤時間，費用高，工期長。利用風機動平衡儀整體平衡法，

(2)解決了費用高的問題——平衡機價格昂貴。

(3)解決了裝配誤差問題：在動平衡機上平衡好的轉子，裝機后其平衡精度難以保證。因?yàn)閯?dòng)平衡機的支承不同于實際支承，即使出廠前已經達到了標準，但經過運輸、再裝配等過程，平衡精度在使用前難免有所下降，在工作轉速下運行時，轉速不同，加上裝配誤差仍可能產生很大的振動。

(4)解決風機大小質量等問題：有些轉子受到尺寸和重量上的限制，很難在平衡機上平衡，特大轉子由于沒有相應的特大平衡支撐裝置，往往不能在平衡機校準，而風機動平衡儀不受轉子大小，質量等限制。

(5) 解決了時間成本問題：轉子要拆下來才能進行動平衡儀，停機時間長、平衡速度慢、時間成本太大。

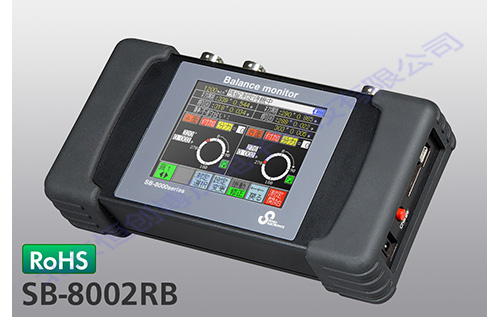

風機動平衡儀SB-8002簡介：

????日本SIGMA公司生產的SB-8002R風機動平衡儀，可用于水輪機、離心機、風機、水泵等機械的現場動平衡。它重量輕，攜帶方便，價格低廉，操作簡單，是非常實用的現場動平衡儀。

?

風機動平衡儀SB8002特性特點：

·不平衡振動和相位可立即顯示。

·可進行多次校正，直到滿意為止。

·操作者可將配重分散、集中，以盡可能小的配重達到最佳的平衡效果。

·可任選極座標校正方式和分量校正方式。

·操作筒單，儀器自動提示，一般人員都可使用

應用最廣泛的平衡方法是風機動平衡儀SB8002法。也是一種最經典最流行動平衡儀方法。
